电厂热力设备及运行——锅炉燃烧器系统

1.0 燃烧设备

燃烧设备包括：炉膛、燃烧器和点火装置、空预器。

对炉膛的要求：

1. 足够的空间和合理的形状，以便组织燃烧，减少不完全燃烧损失。

2. 合理的炉内温度场和良好的空气动力特性，保证燃料的稳定着火和完全燃烧，且避免火焰冲击炉墙，防止水冷壁结渣

3. 足够的受热面：将炉膛出口烟温降到允许的数值，保证炉膛内出口及其后的受热面不结渣。

燃烧器的作用：

1. 向锅炉炉膛内输送燃料和空气

2. 组织燃料和空气及时、充分的混合

3. 保证燃料进入炉膛后尽快、稳定的着火，迅速、完全的燃尽

根据出口气流特征：可以分为旋流和直流式燃烧器

旋流燃烧器：

1. 利用旋流器使气流产生旋转运动，煤粉气流或热空气通过旋流器时，发生旋转，具有切向、轴向、径向三个方向的速度，从喷口射出后即形成旋转射流。能形成有利于着火的高温烟气回流区，并使得气流强烈混合。

2. 优点：着火快、火焰行程短、风粉混合强烈；

3. 缺点：动能衰减较快，后期风粉混合不够强烈。

直流式燃烧器：

1. 直流燃烧器通常由一列矩形或圆形喷口组成。煤粉气流和热空气从喷口射出后，形成直流射流；

2. 大都布置在炉墙的四角，可调整角度构成一个假想圆，火焰呈漩涡状，称为切圆燃烧。

3. 优点：沿流动方向的速度衰减较慢，具有比较稳定的射流核心区，一次风和二次风的后期混合比较强；

4. 根据燃烧器中一、二次风喷口的排列顺序，可分为均等配风和分级配风直流式燃烧器两种。均等配风直流式燃烧器：适用于燃烧容易着火的煤，如烟煤、褐煤等。这类燃烧器的一、二次风喷口通常交替间隔排列，相邻两个喷口的中心间距较小。分级配风直流式燃烧器：适用于燃烧着火比较困难的煤，如贫煤、无烟煤或劣质煤。几个一次风喷口集中布置在一起，一、二次风喷口中心间距较大，对着火较困难的煤粉，一、二次风混合过早，会使火焰温度降低，引起着火不稳。

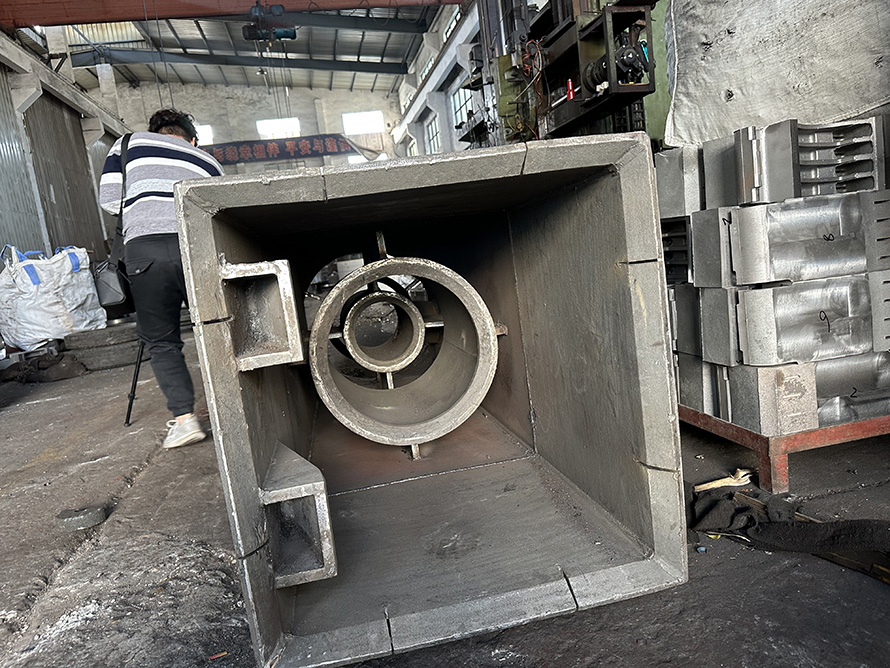

而我公司（江苏国泰机械制造有限公司）独立设计并生产的燃烧器（直流燃烧器、旋流燃烧器）我司生产的旋流燃烧器是金属高材质燃煤锅炉燃烧器。它通过特殊的结构设计，使进入燃烧器的空气产生旋转运动。这种旋转运动有助于煤粉和空气的充分混合，提高燃烧效率。同时，旋流还可以形成一个稳定的回流区，使火焰更加稳定，不易熄灭。旋流燃烧器适用于挥发分较高的煤种，能够在较低的过量空气系数下实现良好的燃烧效果。

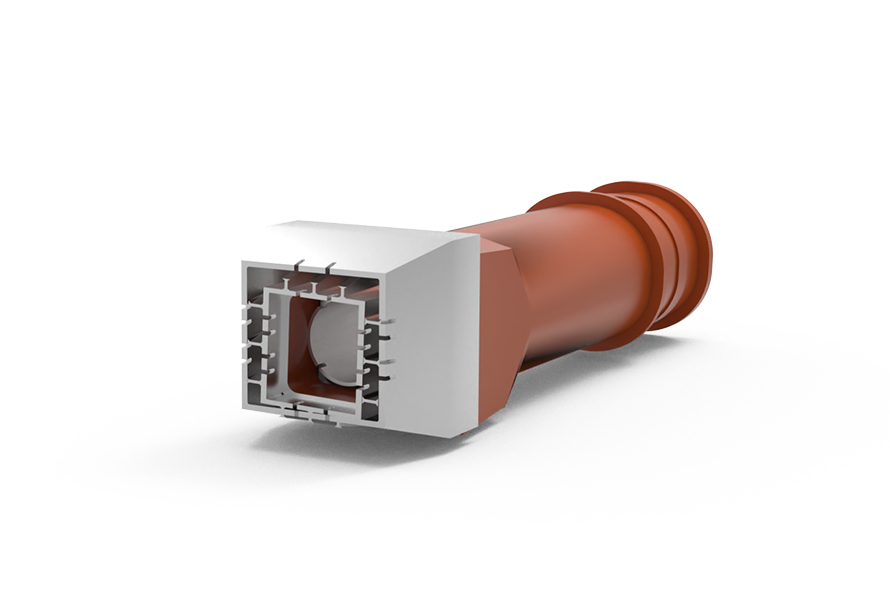

同时我公司（江苏国泰机械制造有限公司）生产的直流燃烧器则是让煤粉和空气以直流的方式进入燃烧器。它的特点是火焰狭长，燃烧集中。直流燃烧器通常采用四角布置的方式，使煤粉在炉膛内形成一个旋转的火焰中心，增强了燃烧的稳定性和均匀性。直流燃烧器适用于各种煤种，尤其是低挥发的无烟煤和贫煤。

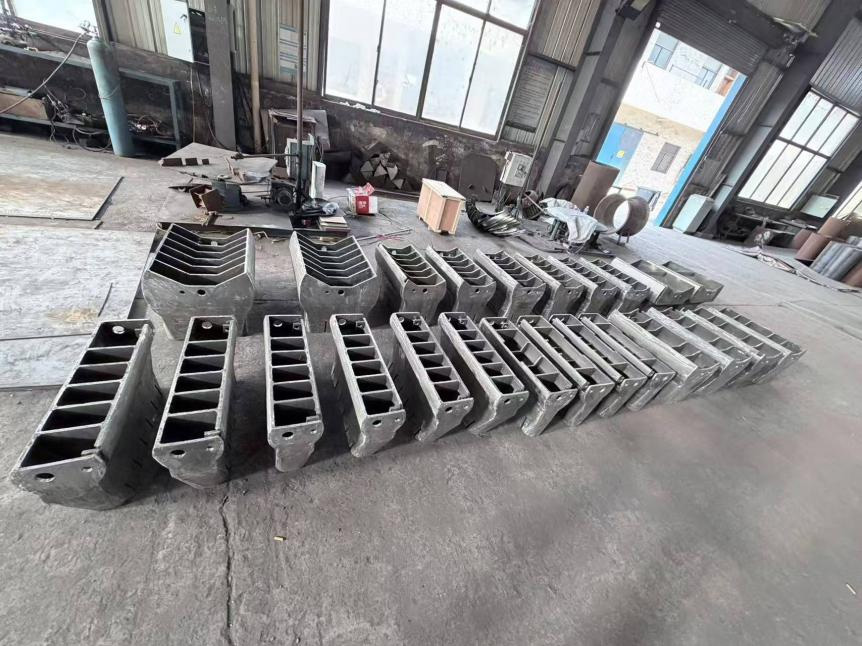

我公司（江苏国泰机械制造有限公司）生产的各类型煤粉燃烧器，选用砂型铸造（宝珠砂）配合负压铸造（真空消失模铸造），辅以高材质配方（高铬、高镍、高碳等材质），使得我公司江苏国泰机械制造有限公司铸造的直流燃烧器和旋流燃烧器耐磨且耐热，寿命较寻常的燃烧器延长1～2倍。

点火装置

1. 锅炉启动时，点燃主燃烧器的煤粉气流；

2. 低负荷或煤质变差时，稳定燃烧。

3. 常采用过渡燃料的点火装置。
